Индуктивный датчик LM18-33016PA-L

Индуктивный бесконтактный датчик, герметичный.Срабатывает от стали, аллюминия, меди, бронзы, свинца.

LM18-33016PA-L трёх проводный, PNP NO, Sn - 16мм, штекерное соединение.

Количество В корзину Предзаказ

Индуктивный бесконтактный датчик LM18-33016PA-L PNP NO/нормально открытый контакт.

Форма: цилиндрическая 18 мм в диаметре

Расстояние обнаружения: 16 мм

Рабочее напряжение: DC 10-30 В

Выходной ток нагрузки: 300 mA

Максимальная частота переключения: 200 Hz

Тип: PNP NO (нормально открытый)

Тип подключения: трёх проводное подключение

Диаметр разъёма: M12

Класс защиты: IP67

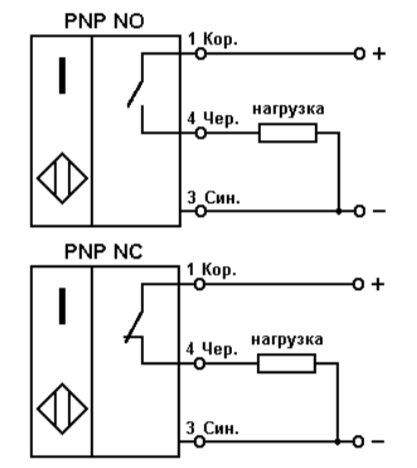

Схема

PNP NO





Расшифровка номенклатуры - LM18-33016NB

  1. LM – Тип датчика
    • LM – Индуктивный датчик в цилиндрическом корпусе
    • LMF – Индуктивный датчик в прямоугольном корпусе
  2. 18 – Диаметр корпуса 18мм (6; 8; 12; 18; 30мм)
  3. 30 – Питание (30: 6-36VDC; 330: 10-30VDC; 20: 90-250VAC))
  4. 01 – Расстояние срабатывания 5мм (5; 8; 16 мм)
  5. N – Тип выхода
    • N – транзистор NPN (трехпроводное подключение)
    • P – транзистор PNP (трехпроводное подключение)
    • L – двухпроводный DC выход
    • A – симистор NO (двухпроводное подключение)
    • B – симистор NC (двухпроводное подключение)
  6. A – Состояние выхода
    • A – нормально открытый NO
    • B – нормально закрытый NC
    • C – NO+NC



Расстояние срабатывания 5мм 8мм 16мм
Напряжение
питания
DC6 - 36VDC NPN NO LM18-3005NA LM18-3008NA LM18-33016NA-L
NC LM18-3005NB LM18-3008NB LM18-33016NB-L
NO+NC LM18-3005NС LM18-3008NС
PNP NO LM18-3005PA LM18-3008PA LM18-33016PA-L
NC LM18-3005PB LM18-3008PB LM18-33016PB-L
NO+NC LM18-3005PС LM18-3008PС
Двухпроводные NO LM18-3005LA LM18-3008LA
NC LM18-3005LB LM18-3008LB
AC90 - 250VAC Двухпроводные NO LM18-2005A  LM18-2008A
NC LM18-2005B  LM18-2008B
