1. Назначение и применение
Одноударный пневматический молоток SK-30 создаёт кратковременное ударное воздействие, которое через подготовленное монтажное основание передаётся конструкции бункера, силоса или загрузочной воронки.
Устройство применяется при локальном зависании, сводообразовании и налипании сыпучих материалов.
Эффективность зависит от свойств материала, геометрии и жёсткости ёмкости, места установки и режима работы.
2. Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | SK-30 |
| Тип изделия | Одноударный пневматический молоток |
| Серия | SK |
| Рабочая среда | Сжатый воздух |
| Рабочее давление | 3–7 кгс/см² (приблизительно 0,29–0,69 МПа) |
| Заявленный каталожный ударный импульс | 0,75 кг·м/с (0,75 Н·с) |
| Вход сжатого воздуха (R) | 1/4″ |
| Атмосферное отверстие корпуса (G) | 1/8″ |
| Принцип срабатывания | Один удар за цикл подачи и последующего сброса воздуха |
| Способ управления | Внешний ручной или электропневматический распределитель 3/2 |
| Гарантия | 12 месяцев |
Каталожный показатель 0,75 кг·м/с имеет размерность импульса, а не силы в ньютонах. Методика его определения в доступной технической документации не раскрыта.
3. Размеры и присоединения

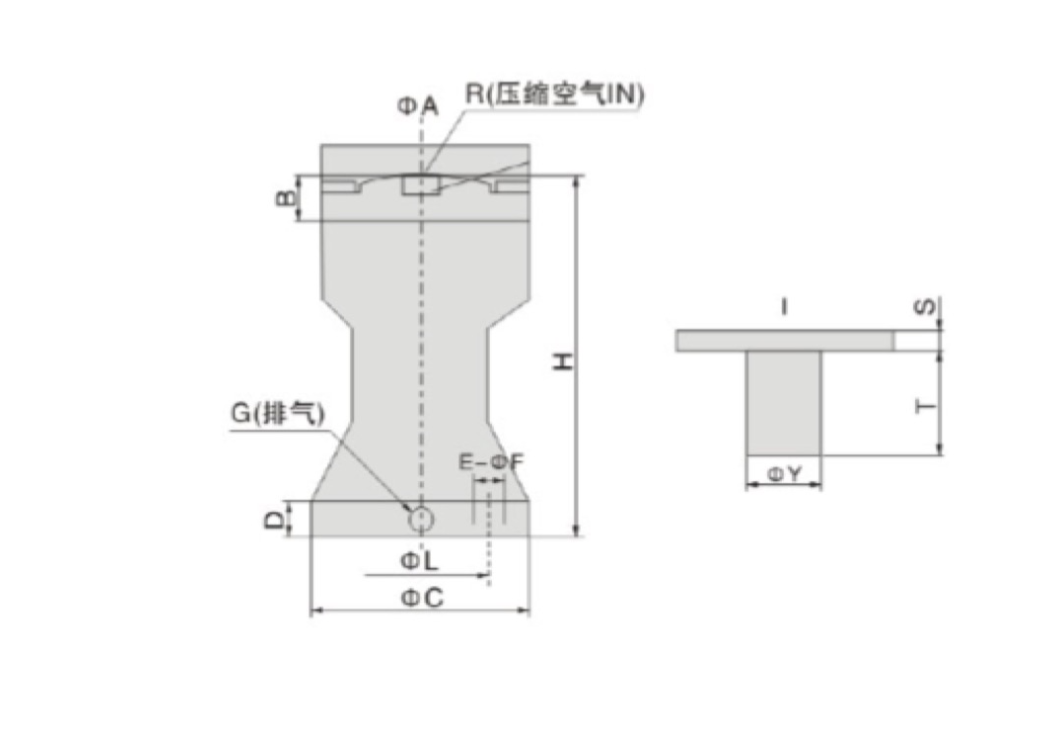

Основные размеры SK-30 приведены по технической документации серии SK. Буквенные обозначения приведены по исходной размерной таблице серии SK; неоднозначность E–ØF пояснена ниже.
| Обозначение | Значение |
|---|---|
| A | 75 мм |
| B | 10 мм |
| C | 82 мм |
| D | 13 мм |
| G | 1/8″ |
| H | 132 мм |
| S | 6 мм |
| T | 50 мм |
| Y | 27 мм |
| R | 1/4″ |
На исходном чертеже крепёжные отверстия обозначены E–ØF, но однозначная привязка этого обозначения к размерной таблице отсутствует. Поэтому значение E и размер ØF не приведены в публичной таблице. Крепёжные параметры необходимо проверить по фактическому SK-30 или уточнённому чертежу.
В доступных источниках имеются расхождения по размеру L, поэтому его значение требует дополнительного уточнения.
По исходному чертежу R обозначает вход сжатого воздуха, G — атмосферное отверстие корпуса. Номинальные присоединения SK-30: R — 1/4″, G — 1/8″.
Стандарт трубной резьбы в доступной документации не подтверждён; перед подключением его необходимо проверить по фактическому исполнению.
4. Принцип работы
В исходном состоянии ударный поршень удерживается магнитной системой. При подаче сжатого воздуха давление в рабочей камере возрастает. После преодоления удерживающего усилия поршень ускоряется и выполняет удар по опорной части механизма.
Ударное воздействие передаётся через монтажное основание конструкции ёмкости.
После прекращения подачи и сброса давления из рабочей камеры возвратная пружина возвращает ударник в исходное положение. Для повторного срабатывания необходим следующий цикл подачи и сброса воздуха.
5. Пневматическое подключение
Для управления SK-30 применяется пневмораспределитель 3/2, обеспечивающий подачу воздуха в рабочую камеру и последующее соединение камеры с атмосферой.
Распределитель подбирают с учётом рабочего давления, пропускной способности, типа управления и параметров пневмосистемы.
Атмосферное отверстие корпуса G не заменяет выпуск рабочей камеры через распределитель 3/2.
Применение только двухходового запорного клапана без возможности сброса давления не обеспечивает нормальный повторяющийся цикл.
В пневмосистеме предусматривают подготовку воздуха и регулирование давления в соответствии с требованиями конкретного исполнения.
6. Ручное и автоматическое управление
Ручное управление возможно через кнопочный или рычажный пневмораспределитель 3/2. Оператор выполняет отдельные удары по мере необходимости.
Для автоматической работы можно использовать электропневматический распределитель 3/2 с реле времени, программируемым реле или контроллером.
Управление может быть согласовано с работой технологического оборудования, например с циклом выгрузки материала из бункера.
Продолжительность подачи воздуха и паузы между ударами подбирают под конкретную установку.
7. Монтаж и выбор места установки
Молоток закрепляют на подготовленной монтажной площадке, способной воспринимать и передавать ударную нагрузку.
При необходимости используют усиливающую стальную пластину, швеллер или другой профиль, обеспечивающий требуемую жёсткость монтажного узла и предотвращающий недопустимую локальную деформацию стенки ёмкости.
Размеры усиливающих элементов, сварные соединения и крепёж подбирают с учётом конструкции бункера и действующих динамических нагрузок.
Для защиты от падения молотка при повреждении крепления рекомендуется предусмотреть страховочный трос. Трос не должен воспринимать штатную рабочую ударную нагрузку.

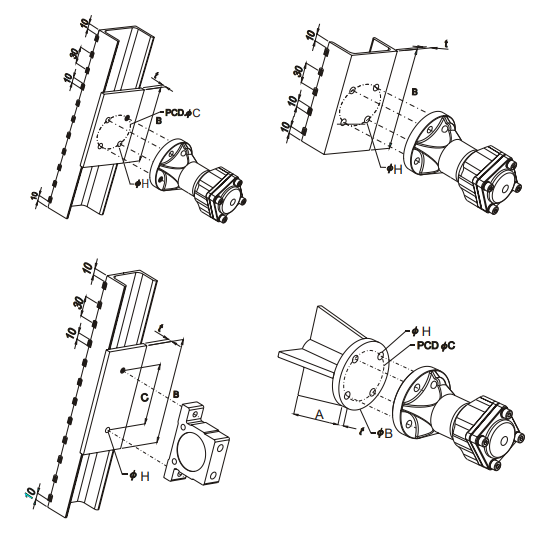

Принципиальные схемы установки приведены в статье «Как выбрать и установить одноударный пневматический молоток серий SK и SX».
8. Особенности подбора
Заявленный каталожный ударный импульс 0,75 Н·с позволяет предварительно сравнивать типоразмеры серии SK, однако сам по себе не определяет эффективность устранения зависания материала.
При подборе учитывают свойства сыпучего материала, место образования свода, размеры и жёсткость ёмкости, условия монтажа и допустимые динамические нагрузки.
Для сложных условий эксплуатации может потребоваться дополнительная инженерная оценка и практическая проверка.
9. Комплектация
- Пневматический молоток SK-30 — 1 шт.
- Пневматический присоединительный штуцер — 1 шт.
Пневмораспределитель, пневматические шланги, фильтр-регулятор и элементы автоматизации в комплект не входят.
10. Состояние и гарантия
Гарантия: 12 месяцев при соблюдении условий монтажа и эксплуатации.
Состояние товара: новое.
11. Внешнее исполнение
Внешний вид изделия может незначительно отличаться от представленного на фотографиях в зависимости от партии поставки. Допускаются только такие отличия, которые не изменяют назначение, основные присоединительные и функциональные параметры изделия.
