Назначение и применение
Одноударный пневматический молоток SK-60 создаёт кратковременное ударное воздействие, которое через подготовленное монтажное основание передаётся конструкции бункера, силоса или загрузочной воронки.
Устройство применяется при локальном зависании, сводообразовании и налипании сыпучих материалов. Эффективность зависит от свойств материала, геометрии и жёсткости ёмкости, места установки и режима работы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | SK-60 |
| Тип изделия | Одноударный пневматический молоток |
| Серия | SK |
| Рабочая среда | Сжатый воздух |
| Рабочее давление | 3–7 кгс/см² (приблизительно 0,29–0,69 МПа) |
| Заявленный каталожный ударный импульс | 7,4 кг·м/с (7,4 Н·с) |
| Номинальное входное присоединение | 1/4″, обозначение R |
| Атмосферное отверстие корпуса | 1/4″, обозначение G |
| Принцип срабатывания | Один удар за цикл подачи и последующего сброса воздуха |
| Способ управления | Внешний ручной или электропневматический распределитель 3/2 |
| Масса | Около 5 кг |
| Состояние | Новое |
| Гарантия | 12 месяцев |
Каталожный показатель 7,4 кг·м/с имеет размерность импульса, а не силы в ньютонах. Методика измерения в доступных документах не раскрыта.
Размеры и присоединения
| Обозначение | Значение |
|---|---|
| A | 121 мм |
| B | 13 мм |
| C | 143 мм |
| D | 19 мм |
| E | 15 мм |
| G | 1/4″ |
| H | 215 мм |
| L | 100 мм |
| S | 10 мм |
| T | 60 мм |
| Y | 48 мм |
| R | 1/4″ |

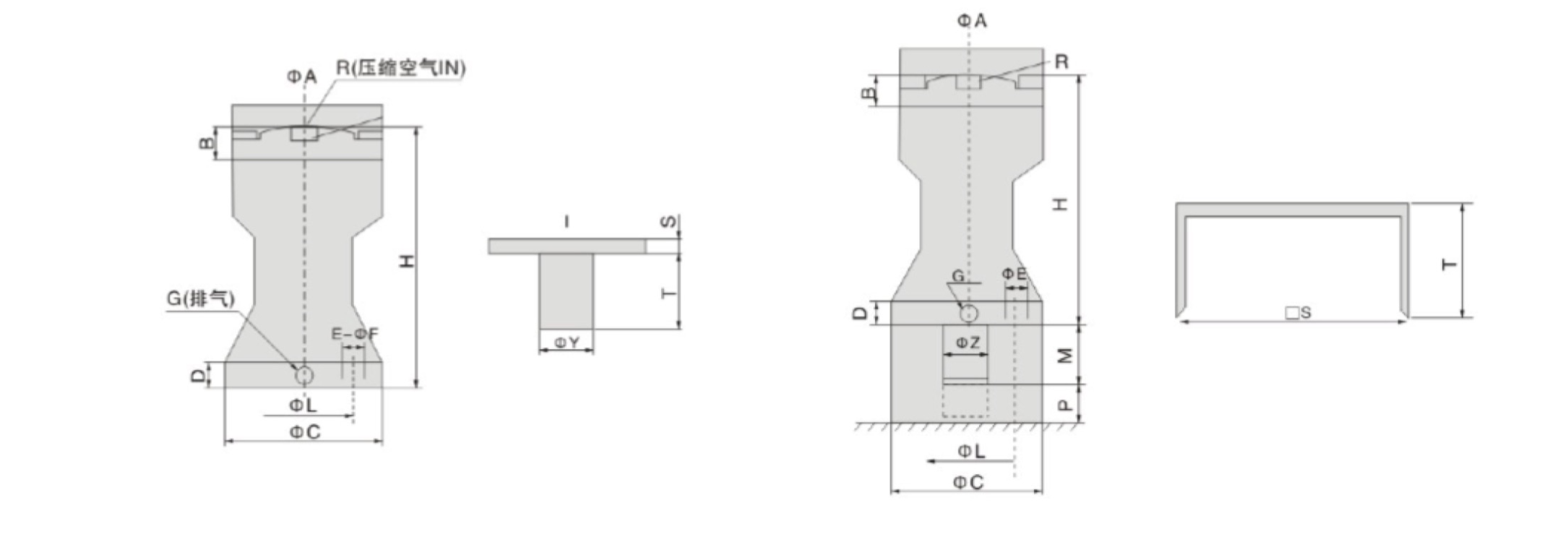

На схеме R обозначает вход сжатого воздуха, G — атмосферное отверстие корпуса. Номиналы обоих присоединений — 1/4″. Стандарт резьбы требуется проверить по фактическому исполнению.
Принцип работы
В исходном состоянии ударный поршень удерживается магнитной системой. При поступлении сжатого воздуха давление в рабочей камере возрастает. После преодоления удерживающего усилия поршень ускоряется и выполняет удар по опорной части механизма.
После прекращения подачи и сброса давления из рабочей камеры возвратная пружина возвращает ударник в исходное положение. Для повторного срабатывания необходим следующий цикл подачи и сброса воздуха.
Пневматическое подключение
Для управления SK-60 применяется распределитель 3/2, обеспечивающий подачу воздуха в рабочую камеру и последующее соединение камеры с атмосферой. Распределитель подбирают по допустимому давлению, пропускной способности и характеристикам управления.
Вход сжатого воздуха обозначен R (1/4″), атмосферное отверстие корпуса — G (1/4″). Точный стандарт трубной резьбы на поставляемом исполнении требует отдельной проверки.
Комплектный глушитель устанавливается на атмосферное отверстие корпуса. Он не заменяет выпуск рабочей камеры через распределитель 3/2. Применение только двухходового запорного клапана без сброса давления не обеспечивает нормальный повторяющийся цикл.
В пневмосистеме предусматривают подготовку воздуха и регулирование рабочего давления по требованиям конкретного исполнения. При расчёте магистралей учитывают число молотков, периодичность и возможную одновременность ударов.
Ручное и автоматическое управление
Ручное управление возможно через кнопочный или рычажный пневмораспределитель 3/2. Оператор выполняет отдельные удары по мере необходимости.
Для автоматической работы можно использовать электропневматический распределитель 3/2 с реле времени, программируемым реле или контроллером. Управление целесообразно согласовать с выгрузкой материала, например с включением шнекового питателя.
Продолжительность подачи воздуха и паузы между ударами подбирают под конкретную установку; универсального времени для всех бункеров нет.
Монтаж и выбор места установки
Молоток закрепляют на подготовленной монтажной площадке, способной воспринимать и передавать ударную нагрузку. При необходимости используют усиливающую пластину, швеллер или другой расчётный профиль, чтобы избежать недопустимой локальной деформации стенки.
Толщина стенки, размеры пластины, профиль, сварные соединения и крепёж должны соответствовать конструкции бункера и допустимым динамическим нагрузкам. Нельзя считать типовой диапазон толщин стенки универсальным допуском для установки SK-60.
Для защиты от падения молотка при повреждении крепления рекомендуется предусмотреть страховочный трос. Трос не должен воспринимать штатную рабочую ударную нагрузку.

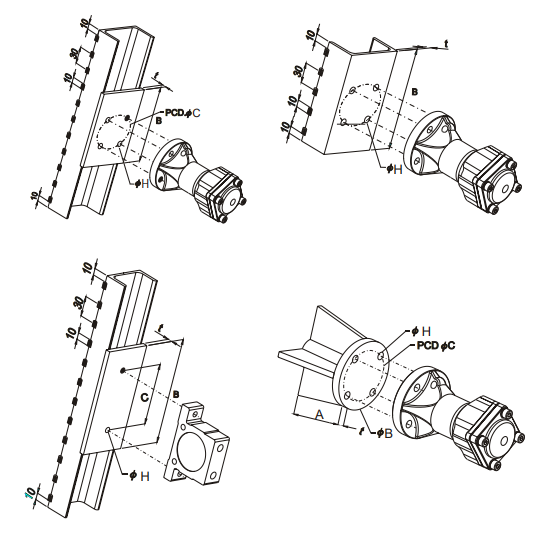

Подробные принципиальные схемы усиленного крепления приведены в нашем руководстве «Как выбрать и установить одноударный пневматический молоток серий SK и SX».
Особенности подбора
Заявленный каталожный импульс 7,4 Н·с помогает предварительно сравнивать типоразмеры серии SK, но не определяет эффективность устранения зависания без учёта конструкции ёмкости и свойств материала.
При подборе оценивают место образования свода, жёсткость стенки, монтажное основание, рабочее давление и допустимые динамические нагрузки. В сложных случаях требуется практическая проверка в безопасном режиме.
Комплектация
- Пневматический молоток SK-60 — 1 шт.
- Фитинг для подачи сжатого воздуха — 1 шт.
- Глушитель атмосферного отверстия корпуса — 1 шт.
Пневмораспределитель, пневматические шланги, фильтр-регулятор и элементы автоматизации в комплект не входят.
Состояние и гарантия
Состояние: новое.
Гарантия: 12 месяцев при соблюдении условий монтажа и эксплуатации.
Внешнее исполнение
Внешний вид изделия может незначительно отличаться от фотографий в зависимости от партии поставки. Допустимы только такие отличия, которые не изменяют назначение, основные присоединительные и функциональные параметры изделия.
