Пневматический роликовый вибратор R-100

Пневматический роликовый вибратор R-100.

Рабочее давление, бар: 2 - 6

Частота вибраций, колебаний в минуту: 11000 - 16000

Сила вибрации, H: 3750 - 8900

Диапазон уровня шума: 75-100 dBA

Максимальная температура: 140 °С

Количество В корзину Предзаказ

Эти компактные пневматические вибраторы отличаются простотой конструкции, и в то же время способны создавать очень высокие центробежные силы. Корпус изготовлен из экструдированных алюминиевых профилей, внутри которых вращается прецизионный стальной ролик, удерживаемый двумя специальными торцевыми пластинами из ударопрочного пластика. Для удобства монтажа корпус имеет четыре отверстия, два горизонтальных и два вертикальных. Воздух подается через одно из двух впускных отверстий, просверленных в корпусе под прямым углом друг к другу. Эти впускные отверстия снабжены стандартной трубной резьбой, а для герметизации неиспользуемой предусмотрена заглушка. Воздух выпускается через специальный ударопрочный пластик и пластины, конструкция которых включает в себя глушитель воздуха.



Пневматические роликовые вибраторы применяются:

  1. для устранения залипания сыпучих материалов на желобах, воронках, бункерах.
  2. для сепарирования и отделения примесей.
  3. для уплотнения материала в контейнерах или пресс-формах.
  4. на виброситах и на заливочных формах.



Технические характеристики:

  • максимальная рабочая температура 140°C = 220°F
  • диапазон уровня шума от 75 до 100 dBA
  • размер воздухозаборника, вход IN 3/8”
  • материал корпуса: алюминий



Модель

Частота

(2 бар / 4 бар / 6 бар)

Сила

(2 бар / 4 бар / 6 бар)

Потребление воздуха

(2 бар / 4 бар / 6 бар)

Масса
R-100

11000 / 14000 / 16000

колебаний в минуту

3750 / 6750 / 8900

Н

370 / 550 / 730 л/мин 1900 г

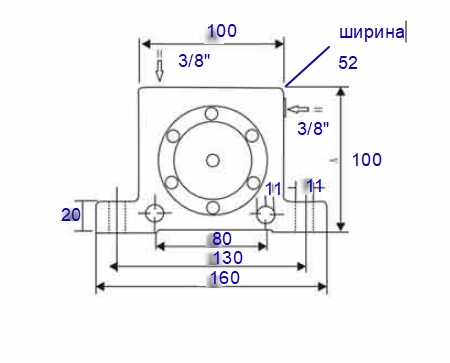

Габаритные размеры









Монтаж



Монтаж шариковых вибраторов
