Радарный датчик уровня VRPWRD93, VRPWRD93-P-FW-B-FA-B-P-5-L-M-V

VRPWRD93 подходит для бесконтактного способа измерения твердого уровня среды в силосах, такого как порошок, частицы, гранулы, с тяжелой пылью, сухих компонентов (цемент, щебень, мука, зерно и т.д.).

VRPWRD93-P-FW-B-FA-B-P-5-L-M-V

Количество В корзину Предзаказ

Модель: VRPWRD93-P-FW-B-FA-B-P-5-L-M-V

Инструкция RU

Инструкция En

Технические характеристики:

1. Диапазон измерения  - до 70 метров;

2. Соединение - фланец;

3. Точность измерения -  ±15мм;

4. Несущая частота - 26GHz;

5. Выходной сигнал/ протокол связи - (4~20) mA/ HART;

6.  P - Стандартный тип (без взрывозащиты);

7.  FW - материал нержавеющая сталь 304SS, DN125, PN16;

8.  B -   без функции продувки воздухом;

9.   FA - антенна из нержавеющей стали 304SS, диаметр антенны Φ121mm;

10.  B - без пылезащиты;

11.  P - Рабочие температуры (-60 ~ +150)℃;

12.  5 - выходной сигнал(4~20)mA/ 24V DC/ HART, двух проводный;

13.  L - Корпус / класс защиты корпуса - Алюминий/ IP 67;

14.  M - Кабельный ввод - M20x1.5;

15.  V - Стандартный дисплей.



  Сертификаты:

  • P - Стандартный тип (без взрывозащиты)
  • I - Искробезопасный (Ex ia IIC T6 Ga)
  • D - Тип взрывозащиты (Ex d IIC T6 Gb)

 Крепление / материал:

    Резьба G1½ "A / 304 из нержавеющей стали
    Резьба G1½ "A / 316L из нержавеющей стали
    Рамка для ворот дракона только для пластиковой антенны
    NPT резьба 1½ "/ 304 нержавеющая сталь
    NPT резьба 1½ "/ 316L нержавеющая сталь
    Крепление кронштейна / Углеродистая сталь

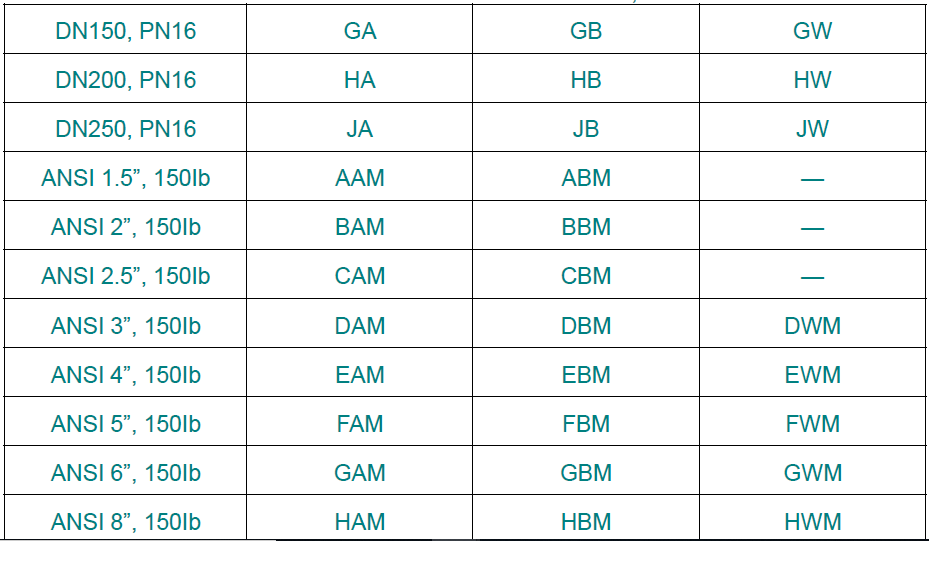

    1.  Фланец:

    • Функция продувки воздухом:
    1. A - с функцией продувки воздухом.
    2. B - без функции продувки воздухом.

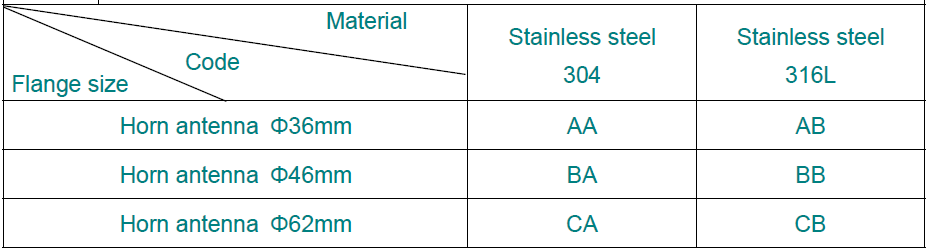

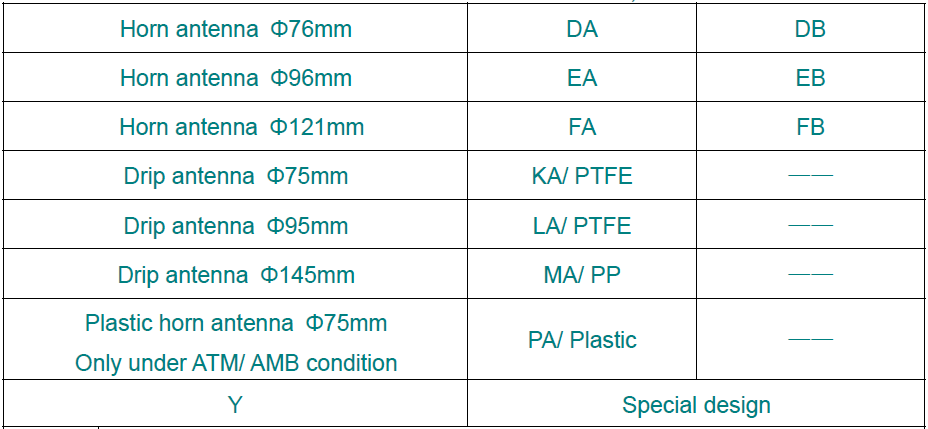

    • Тип антенны (рупорная, капельная) / материал (нержавеющая сталь)

    • Пылезащищёность:
    1. A -  с пылезащитой
    2. B - без пылезащиты
    • Рабочие температуры:
    1. p - (-60 ~ +150)℃
    2. G - (-60 ~ +250)℃

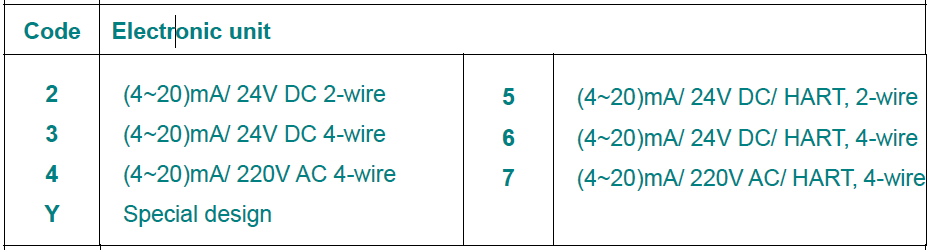

    • Электронный блок:

    https://static.insales-cdn.com/files/1/300/5873964/original/VRPWRD93_электронный_блок.png

    •  Корпус / класс защиты корпуса:
    1. L - Алюминий/ IP 67
    2. G - Нержавеющая сталь 304/ IP 67
    3. P - Пластик/ IP 66
    • Кабельный ввод:
    1. M - M20x1.5
    2. N - ½〞NPT
    • Програмный дисплей:

    V - Стандартный дисплей

    P - Стандартный дисплей с подсветкой

    X - Без дисплея

    Особенности:

    • В основном используется для измерения твердого уровня, такого как порошок, частицы, гранулы, цемент, щебень, уголь, мука, зерно и т. д.
    • Отсутствие движущихся механических элементов, металлический корпус, отсутствие контакта с измеряемой средой обеспечивают надёжность и простоту эксплуатации
    • Диапазон измерения - до 70 м (в зависимости от диэлектрической постоянной различной среды
      и конкретные условия работы)
    • Присоединение к процессу - резьба, фланец
    • Средняя температура: -60 ℃ ~ + 250 ℃
    • Точность: ± 15 мм
    • Диапазон частот: 26 ГГц
    • Выход сигнала: 4-20 мА / HART (24 В постоянного тока, 2-проводный / 4-проводный), 4-20 мА / HART (220 В переменного тока, 4-проводной),
      RS485 / Modbus предоставляется по запросу
    • Взрывобезопасность: Ex ia IIC T6 Ga
    • Степень защиты корпуса: IP67
    • Подсветка для дисплея доступна по запросу

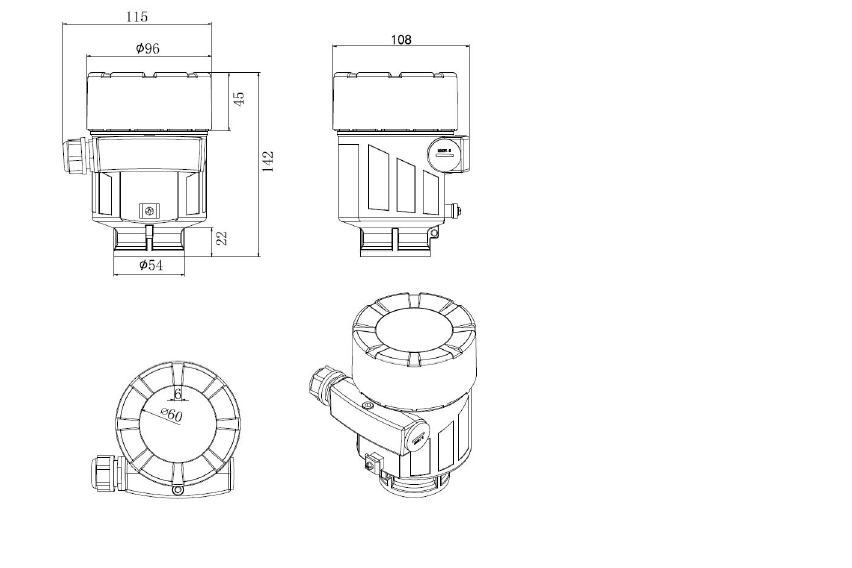

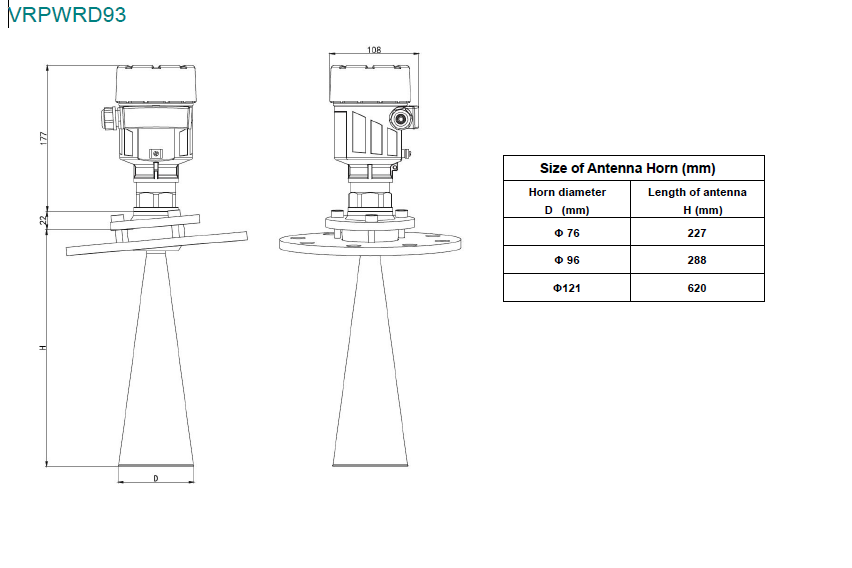

    Размеры конструкции (единица измерения: мм)
