Сенсорный экран 3.8" и мембранная клавиатура Siemens Simatic KTP400 Basic mono PN (тип A)

Инструкция по замене сенсорного экрана.

Сенсорный экран и мембранная клавиатура предназначены для замены штатных элементов ввода в панели оператора Siemens Simatic KTP400 Basic mono PN.

Применение:
Используется при ремонте HMI-панелей с неисправным сенсором (потеря чувствительности, ложные срабатывания) или изношенной клавиатурной плёнкой (неработающие кнопки, повреждение дорожек).

Особенности:

• Исполнение тип A (одна из 4 версий клавиатур и 2 версий сенсоров в серии KTP400)
• Отличается геометрией сенсорного стекла и длиной шлейфа
• Совместимость определяется по размерам и конструкции
• Поставка возможна в виде комплекта (сенсор + клавиатура) или по отдельности
• Установка требует аккуратной разборки панели

Важно:
В серии KTP400 используются разные варианты клавиатур (A/B/C/D). Данный вариант подходит только при совпадении параметров.

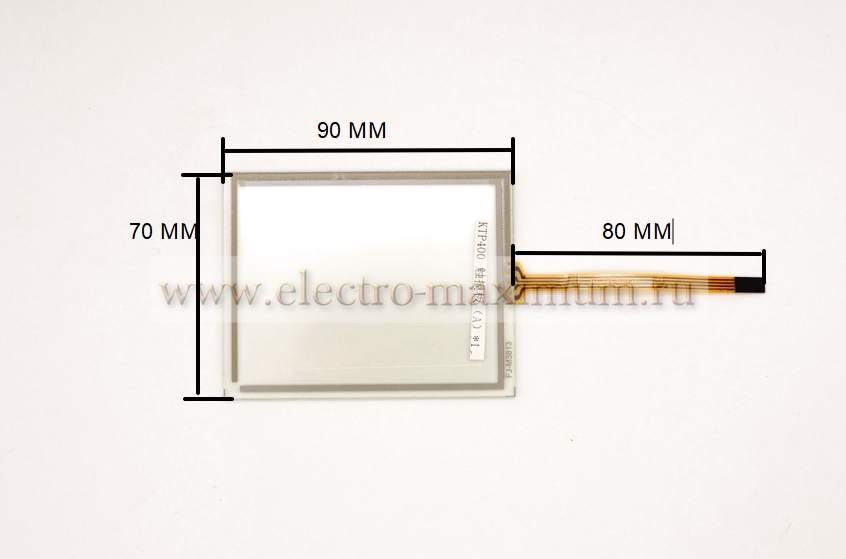

Тип (А) - размер сенсорного экрана 90х70 мм., мембранная клавиатура, тип (А).

Тип (B) - размер сенсорного экрана 107,5х67 мм., мембранная клавиатура, тип (B).

Тип (C) - размер сенсорного экрана 107,5х67 мм., мембранная клавиатура, тип (C).

Тип (D) - размер сенсорного экрана 107,5х67 мм., мембранная клавиатура, тип (D).

Тип (A)

Технические характеристики

Тип изделия:

• мембранная клавиатура
• сенсорный экран

Совместимость:

• панели оператора Siemens Simatic KTP400 Basic mono PN (при совпадении параметров)

Диагональ сенсорного экрана:

• 3.8"

Размеры сенсорного экрана (тип A):

• внешний размер: 90 × 70 мм
• длина шлейфа: 75–80 мм

Материал клавиатуры:

• плёночная (мембранная структура)

KTP400 Basic mono PN 3.8" — артикулы:

• 6AV6647-0AA11-3AX0
• 6AV6647-0AA11-3AX1
• 6AG1647-0AA11-2AX0 (SIPLUS)
