ИНДУКТИВНЫЙ ДАТЧИК AOTORO TRC18-8DP

Индуктивный датчик AOTORO TRC18-8DP.

Дистанция срабатывания 8 мм.

Объект обнаружения - металл.

Стандартный размер объекта обнаружения 18 х 18 х 1 мм.

Количество В корзину Предзаказ

Характеристики:

  1. Напряжение питания:  10-30 VDC.
  2. Защита от обратной полярности.
  3. Защита от короткого замыкания.
  4. Защита от перенапряжения (установлен разрядник).
  5. Ток сигнала max: 200 mA.
  6. Диаметр разъёма: M12.
  7. Объект срабатывания: металл.
  8. Тип переключения: бесконтактный переключатель.
  9. Сигналный выход: трёх проводный, PNP, NO - нормально открытый.
  10. Сопротивление изоляции min: 50 MΩ.
  11. Диэлектрическая прочность: 1500 VAC 50/60 Hz.
  12. Рабочая температура: до +70 °C.
  13. Влажность окружающей среды: 35 - 95% Rh.
  14. Материал: медь.
  15. Степень защиты: IP67.
  16. Сертификаты CCC, CE.



Таблица основных технических характеристик.

Название датчика

Detecting distance

(расстояние срабатывания), Sn в mm.

Power supply

(напряжение питания), V в В.

Current consumption

(потребляемый ток), mA
Control output сurrent (максимальная токовая нагрузка управляющего выхода), mA

Response frequency

(максимальная частота срабатывания датчика), Hz Гц

Вид выхода PNP/NPN

NO (НО – нормально откытый)

NC (НЗ – нормально закрытый)
Размер (диаметр) принимающий значения от 8-ми до 30-ти мм. Количество проводов для подключения
TRC18-8DP 8 mm 10 - 30 VDC 12 mA 200 mA 300 Hz PNP NO Ø 18 mm 3



Электрическая схема.

Схема подключения

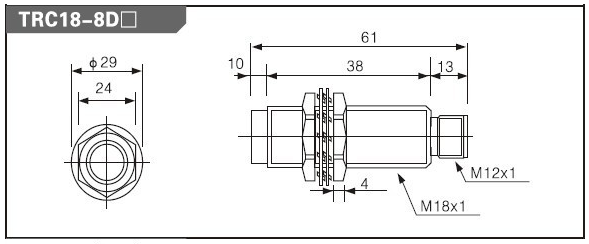

Габаритные размеры.

TRC18 размеры



Цоколёвка разъёма датчика.

Распиновка датчика
