Одноударный пневматический молоток SK-80 для бункеров и силосов

1. Назначение и применение

Одноударный пневматический молоток SK-80 создаёт кратковременное ударное воздействие, которое через подготовленное монтажное основание передаётся конструкции бункера, силоса или загрузочной воронки.

Устройство применяется для устранения локального зависания, сводообразования и налипания сыпучих материалов при хранении, перемещении и выгрузке.

Эффективность применения зависит от свойств материала, геометрии и жёсткости ёмкости, места установки и режима работы.

2. Технические характеристики

Каталожный показатель 16,4 кг·м/с имеет размерность импульса, а не силы в ньютонах. Методика его определения в доступной технической документации не раскрыта.

Масса указана ориентировочно.

3. Размеры и присоединения

Основные размеры SK-80 приведены по технической документации серии SK. Буквенные обозначения соответствуют исходной размерной таблице.

В исходной размерной таблице указано E = 17 мм, однако на чертеже крепёжные отверстия обозначены E–ØF, при этом отдельное значение F отсутствует.

Перед изготовлением монтажного основания необходимо проверить диаметр, расположение и межосевые расстояния крепёжных отверстий по фактическому изделию или уточнённому чертежу.

По исходной схеме R обозначает вход сжатого воздуха, G — атмосферное отверстие корпуса. Номинальные размеры обоих присоединений — 3/8″. Стандарт трубной резьбы в доступной документации не подтверждён; перед подключением его необходимо проверить по фактическому исполнению.

4. Принцип работы

В исходном состоянии ударный поршень удерживается магнитной системой. При подаче сжатого воздуха давление в рабочей камере возрастает. После преодоления удерживающего усилия поршень ускоряется и выполняет удар по опорной части механизма.

Ударное воздействие передаётся через монтажное основание конструкции ёмкости.

После прекращения подачи и сброса давления из рабочей камеры возвратная пружина возвращает ударник в исходное положение.

Для повторного срабатывания необходим следующий цикл подачи и сброса воздуха.

5. Пневматическое подключение

Для управления SK-80 применяется пневмораспределитель 3/2, обеспечивающий подачу воздуха в рабочую камеру и последующее соединение камеры с атмосферой.

Распределитель подбирают с учётом рабочего давления, пропускной способности, типа управления и параметров пневмосистемы.

Комплектный глушитель устанавливается на предусмотренное для него атмосферное отверстие корпуса. Он не заменяет выпуск рабочей камеры через распределитель 3/2.

Применение только двухходового запорного клапана без возможности сброса давления не обеспечивает нормальный повторяющийся цикл.

В пневмосистеме предусматривают подготовку сжатого воздуха и регулирование рабочего давления. При подборе трубопроводов учитывают количество установленных молотков, периодичность срабатывания и возможность одновременных ударов.

6. Ручное и автоматическое управление

Ручное управление возможно через кнопочный или рычажный пневмораспределитель 3/2. Оператор выполняет отдельные удары по мере необходимости.

Для автоматической работы можно использовать электропневматический распределитель 3/2 с реле времени, программируемым реле или контроллером.

Управление может быть согласовано с работой технологического оборудования, например с циклом выгрузки материала из бункера.

Продолжительность подачи воздуха и интервалы между ударами подбирают под конкретную установку. Универсального времени срабатывания для всех бункеров нет.

7. Монтаж и выбор места установки

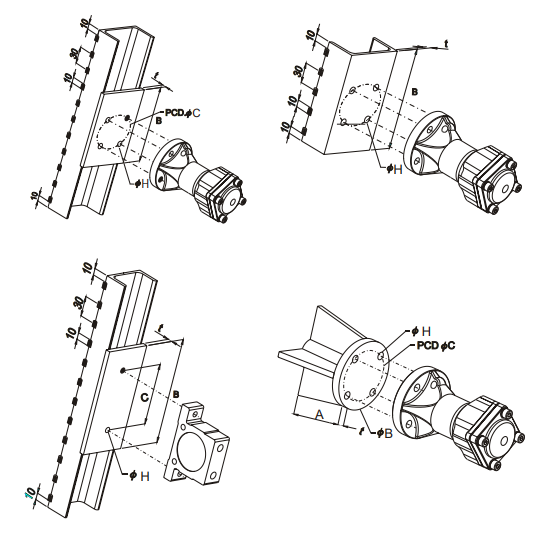

Молоток закрепляют на подготовленной монтажной площадке, способной воспринимать и передавать ударную нагрузку.

При необходимости используют усиливающую стальную пластину, швеллер или другой металлический профиль, обеспечивающий требуемую жёсткость монтажного узла и предотвращающий недопустимую локальную деформацию стенки ёмкости.

Толщину стенки, размеры усиливающих элементов, сварные соединения и крепёж подбирают с учётом конструкции бункера и действующих динамических нагрузок.

Для защиты от падения молотка при повреждении крепления рекомендуется предусмотреть страховочный трос. Трос не должен воспринимать штатную рабочую ударную нагрузку.

Принципиальные схемы усиленного крепления приведены в статье «Как выбрать и установить одноударный пневматический молоток серий SK и SX».

8. Особенности подбора

Заявленный каталожный ударный импульс 16,4 Н·с позволяет предварительно сравнивать типоразмеры серии SK, однако сам по себе не определяет эффективность устранения зависания материала.

При подборе учитывают свойства сыпучего материала, место образования свода, размеры и жёсткость ёмкости, условия монтажа и допустимые динамические нагрузки.

Для крупных ёмкостей и ответственных конструкций необходимо оценить прочность монтажного основания и влияние повторяющихся ударов на элементы оборудования.

При сложных условиях эксплуатации может потребоваться дополнительная инженерная оценка и практическая проверка.

9. Комплектация

• Пневматический молоток SK-80 — 1 шт.
• Пневматический присоединительный фитинг — 1 шт.
• Глушитель атмосферного отверстия корпуса — 1 шт.

Пневмораспределитель, пневматические шланги, фильтр-регулятор, крепёж для установки и элементы автоматизации в комплект не входят.

10. Состояние и гарантия

Состояние: новое, без эксплуатации и восстановления.

Гарантия: 12 месяцев при соблюдении условий монтажа и эксплуатации.

11. Внешнее исполнение

Внешний вид изделия может незначительно отличаться от представленного на фотографиях в зависимости от партии поставки.

Допускаются только такие отличия, которые не изменяют назначение, основные геометрические, присоединительные и функциональные параметры изделия.
